Комплектные распределительные устройства с элегазовой изоляцией на токи до 2500 А, 20, 10 (6) кВ.

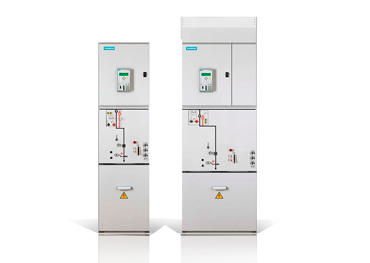

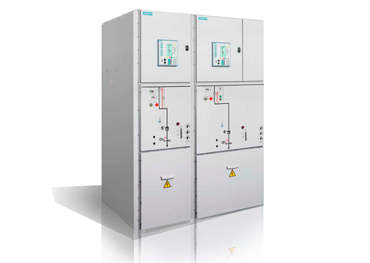

Комплектное распределительное устройство типа NXPLUS С выполнено в металлическом корпусе с заполненным элегазом герметичным резервуаром с силовыми выключателями и выключателями нагрузки. КРУЭ прошло весь объём типовых испытаний, сертифицировано и предназначено для применения в качестве вводных, секционных и фидерных ячеек в распределительных подстанциях средней мощности промышленных и энергетических предприятий в районах с повышенной запылённостью.

Преимущества:

Модульная конструкция

  • Одиночные ячейки и блоки ячеек последовательно соединяются между собой и расширяются в любом порядке – без работ с элегазом на месте.
  • Существует 3 варианта высоты низковольтного отсека, низковольтные подключения осуществляются с помощью втычных контактов.

Отличительные особенности

  • Не требует никакого технического ухода в течение всего срока службы - не менее 35 лет;
  • Простота и удобство в обслуживании за счёт выполнения требований эргономики;
  • Отсутствие зависимости от климатических условий в пределах эксплуатационного диапазона температур от -5 до +55°С;
  • Минимальная потребность в занимаемой площади;
  • Возможность установки измерительных трансформаторов тока и напряжения как на сборных шинах, так и на присоединении в каждой ячейке с силовым выключателем;
  • Отсутствие каких-либо работ с элегазом в течение всего срока службы.

Безопасность

  • Первичная оболочка защищена от соприкосновения с ней и герметично закрыта
  • Применена дугостойкая конструкция резервуара и отсека кабельных присоединений;
  • Приводы и вспомогательные выключатели, расположенные снаружи первичной оболочки (резервуары распредустройства) легкодоступные и безопасные
  • Испытанные дуговыми разрядами ячейки до 31,5 кА
  • Применение логической механической блокировки снижает вероятность эксплуатационных ошибок.
  • Невозможность ошибочных коммутаций благодаря применению трёхпозиционных переключателей
  • Полная пофазная изоляция сборных шин

Конструктивные особенности

  • Корпус выполнен из металлических листов с гальваническим покрытием, закреплённых на каркасе из оцинкованного стального профиля.
  • Для находящихся под высоким напряжением элементов обеспечена степень защиты IP65. Для отсека высоковольтных предохранителей и сборных шин - IP20.
  • Резервуар распредустройства является центральной частью каждой ячейки,его герметичность обеспечивается особой конструкцией, снабжённой температурной компенсацией, а также газоплотной сваркой всех швов и соединений.
  • Об изменении давления в резервуаре сигнализирует указатель специального датчика. Внутри резервуара расположены высоковольтные дугогасительные камеры вакуумного выключателя, трёхпозиционный переключатель и токопровод. Все проходные изоляторы для электрических присоединений и вводы для передачи механических воздействий приварены к корпусу.
  • Вакуумный выключатель монтируется стационарно и имеет конструктивную особенность из-за необходимости размещения вакуумных камер внутри резервуара. По своим характеристикам и комплектации выключатель не имеет отличий от серийных выключателей, применяемых в других распредустройствах. Приводы вакуумного выключателя и трёхпозиционного переключателя смонтированы снаружи газового резервуара и не требуют никакого технического обслуживания в течение всего срока эксплуатации.

Экономичность

  • Минимальные габариты распредустройства из-за компактности входящих в него ячеек.
  • Минимизация количества ячеек в распредустройстве, благодаря возможности установки измерительных трансформаторов тока и напряжения в любом фидере.
  • Простота расширения распредустройства путём наращивания ячеек без монтажных работ с элегазом.
  • Отсутствие технического обслуживания в течение всего срока эксплуатации.
